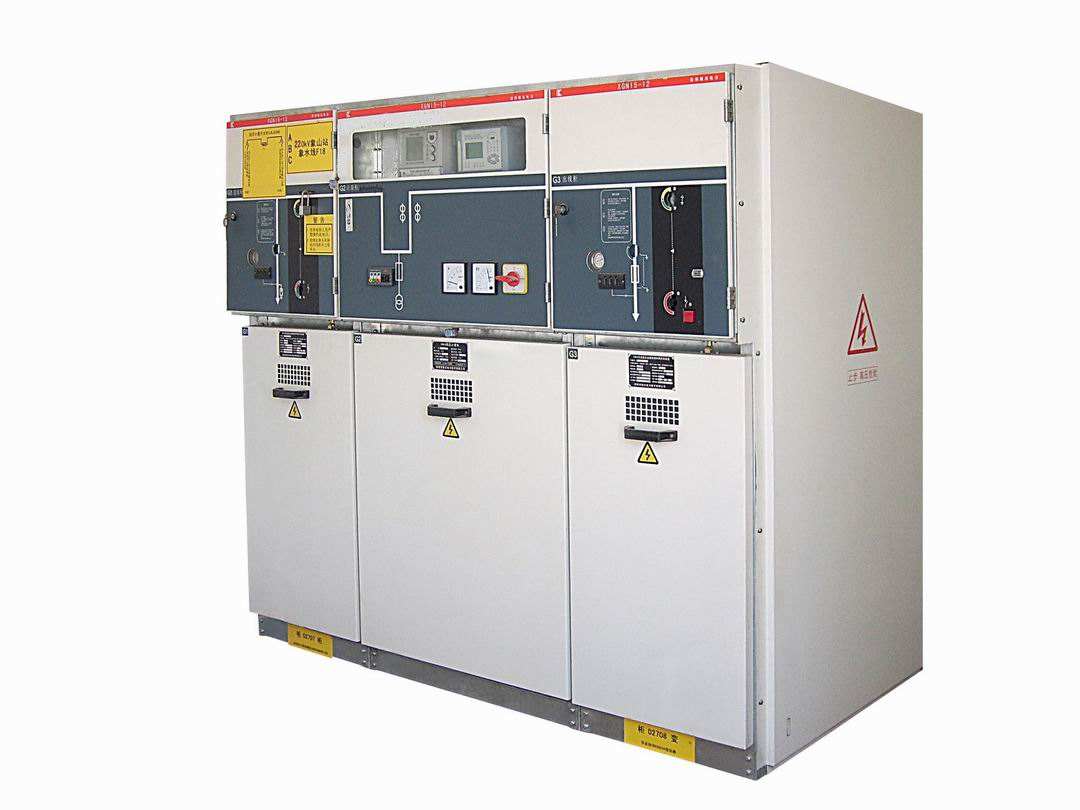

HXGN15-12

HXGN15-12型锡类高压环网柜适用于三相交流10KV、50Hz的配电系统中，广泛应用于城网农网建设和改造工程、工矿企业、高层建筑和公共设施等，作为环网配电单元和终端设备，起着电能的分配、控制盒电气设备的保护作用。

该产品具有成套性强、体积小、重量轻、寿命长，关合开断能力强、安全可靠、操作维护方便等特点。产品技术性能负荷以下标准：

DL/T404-61 户内交流高压开关柜订货技术条件

GB1985-89 交流高压隔离开关和接地开关

GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求

GB16926-1997 交流高压负荷开关——熔断器组合电器

DL/T403-91 10KV~35KV户内高压真空断路器订货技术条件

DL/T402-91 10KV~35KV户内高压真空断路器订货技术条件

GB1984-1989 交流高压断路器

DL/T486-92 交流高压隔离开关订货技术条件

DL/T593-1996 高压开关设备的共用订货技术条件

使用环境条件

1、海拔高度不超过1000m；

2、周围环境温度-25℃~+40℃；

3、相对温度：月平均值不大于90%；

4、无导电尘埃，腐蚀性气体和水蒸气的场所；

5、无火灾和爆炸危险的场所；

6、无剧烈震动，倾斜度小于3°的场所。

柜体特点

1、开关柜具有可靠的“五防”功能，柜上安装有带电显示装置；

2、开关柜外壳防护等级不低于IP2X；

3、每台柜面有接线方案模拟图，可清楚地反映开关柜一次元器件配置；

4、开关柜采用优质敷铝锌板拼装而成，并分成母线室、开关室、电缆室和仪表室，各室相对独立，均有泄压通道；

5、提供二套专用安装及调试工具；

6、开关柜内的所以元器件均符合国家有关标准的要求；

7、提供产品的有效型式试验报告及产品检定证书；

8、开关柜出厂时提供开关柜内所以电气元器件的合格证及试验报告；

9、出厂文件包括设备一次方案图，产品合格证书及安装使用说明书；
