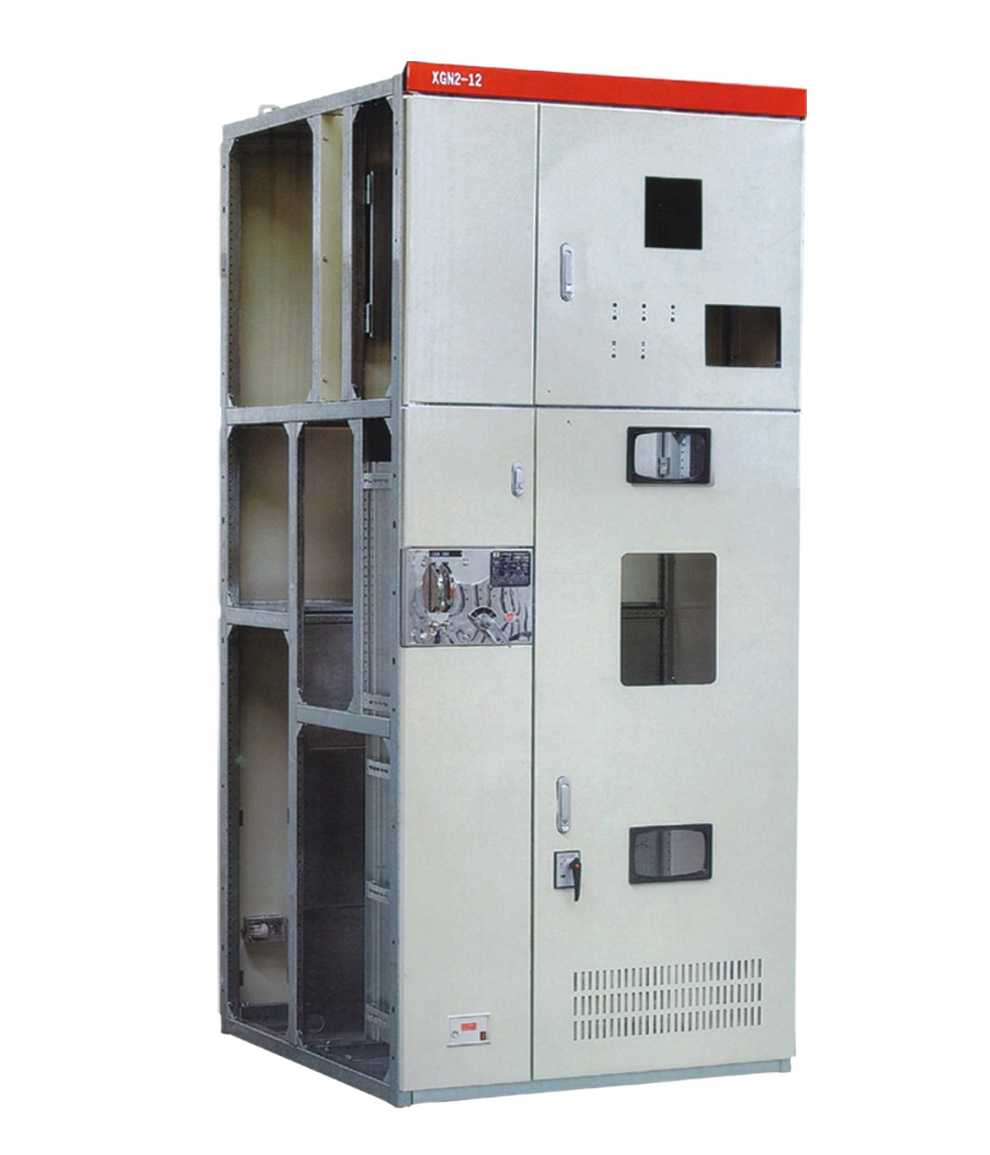

XGN2-12

XGN2-12箱型固定式金属封闭开关设备用于三相交流50Hz、3.6、7.2、12kV单母线及单母线分段系统中作为接受与分配电能之用，特别适合于频繁操作的室内场合。

使用条件

1.周围空气温度不高于+40℃，不低于－25℃。24h内的平均温度不超过+35℃。

2.周围环境日平均相对湿度不超过95%，月平均相对湿度不超过90%。日平均水蒸气压力不超过2.2kP，月平均水蒸气压力不超过1.8kP。

3.使用地点的海拔高度不超过1000m。

4.最大地震烈度不超过8度。

5.开关柜应安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及剧烈震动的户内场所。

6.在湿热且温度波动较大的地区，开关柜内会有凝露的可能，可根据需要配置凝露控制器和加热器，使柜内环境处于自动控制状态，防止设备受潮和凝露的发生。

特点

1.柜体采用角钢焊接，也可采用型钢栓接，外敷钢板结构。

2.柜体有母线室、断路器室、继电器室和电缆室四个独立的隔室组成，各室之间有金属封板隔开。

3.盖板和门均为钢板弯制，在正常操作和维护时，按正常操作程序不需使用工具可以打开门；在正常操作和维护时，不使用工具不能打开盖板。

4.断路器固定安装在设有压力释放通道的断路器隔室内。

5.进出线方式可从柜顶架空进出线，也可从柜底电缆进出线。

6.开关柜为双面维护，不靠墙安装，在断路器室和电缆室均安装有照明灯。

7.前门的下方有与柜宽方向平行的接地铜排，以使每柜安全可靠地接地。
